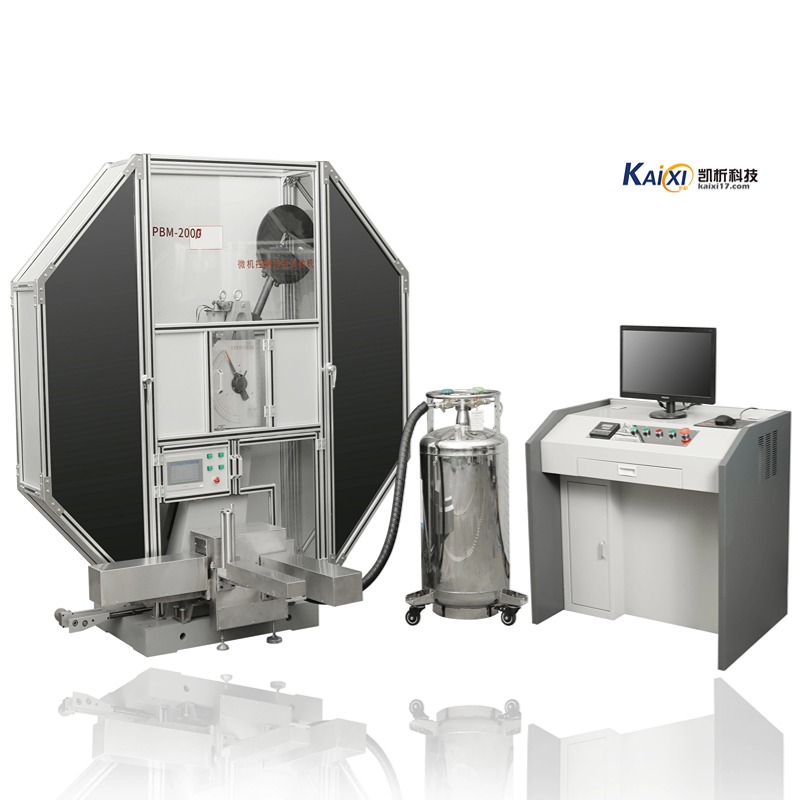

一、概述：
該儀器化沖擊試驗機是我公司借鑒國外技術，聯合中國工程物理研究院**新開發完成的新產品。該機按照ISO14556：2000《Steeel-charpy V-notch pendnlum impact test-Instvumented test method》;GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料斷裂過程的行為，提供詳細準確的數據。
儀器化超低溫沖擊試驗機將是現用普通沖擊試驗機的替代和發展方向。
JBW-450HY型儀器化沖擊試驗機為自動控制試驗機，揚擺、掛擺、沖擊、制動均為電器操作控制，并能在沖斷試樣后自動揚擺,準備作下次沖擊試驗，通過變換沖擊擺錘，可提供兩種**大沖擊能量：750J。
該沖擊試驗機采用數據采集系統，把電壓信號變成數字信號，增加了數據存儲器和計算機，把采集的信號繪制成沖擊力-時間、沖擊力-位移、位移-時間及能量-時間等曲線，形象地給出被沖斷試樣的受力及變形過程，把沖擊試驗**、**地向前推進了一大步，提高到了與目前電子拉伸試驗同等的水平，是沖擊試驗從原始落后的狀態一躍進入了試驗儀器數字化的**行列。
測試數據的獲取，由測控系統自動記錄并輸出。標度盤的設置主要是方便試驗機調整時，用指針標定的數據與檢測系統采集的數據相比較，以便驗證標度盤的讀數與能量測試系統讀數的精度偏差。規定：標度盤讀出的能量值與采集系統顯示的能量值偏差≤±5J。
技術特點：
1.主機架底座與立柱一體化設計、整體鑄造加工，剛性好，提高試驗的穩定性；
2.擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，大大減小軸承摩擦帶來的能量損失；
3.采用雙級標準減速電機提錘，掛擺裝置采用液壓緩沖，掛擺平穩；
4.擺錘圓形擺體設計，保證打擊中心準確，擺錘力矩精確；
5.沖擊刀采用螺釘安裝固定，更換簡單方便；
6裝有安全防護銷，并且配備了全封閉防護罩，確保試驗過程的安全；
7.微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程;
8.試驗機安裝測力傳感器和角位移傳感器，具有高速采樣、存貯和運算功能；9.微機通過數據分析及軟件處理，可以獲�。毫�-時間、位移-時間、能量-
時間、力-位移、能量-位移等曲線；
10.可提供：沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、**大力、**大力時的時間、**大力時的位移、**大力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。
引用標準
GB/T19748-2005《鋼材夏比V 型缺口擺錘沖擊試驗（儀器化）方法》
ISO 14556 : 2000（E）《鋼材—夏比V型缺口彎曲沖擊試驗—儀器化試驗方法》
ASTM E23《鋼材夏比V 型缺口擺錘沖擊試驗儀器化方法》
GB/T3808-2002《擺錘式?jīng)_擊試驗機》，
JJG145《擺錘式?jīng)_擊試驗機檢定規程》
三、設備主要配置
1. 主機1臺；
2. 取擺傳動裝置1套（裝在主機上）；
3. 自動掛擺裝置1套（裝在主機上）；
4. 保險機構1套（裝在主機上）；
5. 全封閉安全防護裝置1套；
6. 支座調校器1只；
7. 試樣對中器1只；
8. 聯想微機系統1套；
9. A4幅面HP激光打印機1臺；
10.光電角度傳感器1只（歐姆龍）
11.信號變送器1只（中國工程物理研究院）
12.數據采集卡1只（中國工程物理研究院）
13. 測力傳感器（量程：0-50KN、 0-15KN）各1只（中國工程物理研究院）
14. 測控軟件1套（中國工程物理研究院）
四、主要技術規格
1. 沖擊能量 ： 750J
2. 標度盤刻度范圍及分度值： 0-750J 每小格分度值 5J
3. 擺錘力矩： 160.7695 N.m
4. 擺錘預揚角： 150°
5. 擺軸軸線**打擊中心的距離： 750 mm
6. **大沖擊速度： 5.2 m/s
7. 試樣支座跨距： 40 mm
8. 試樣支座端部園弧半徑 ：GB/T3808-2002 R1-1.5
9. 沖擊刀刃園弧半徑： GB/T3808-2002 R2-2.5mm R8mm
10. 沖擊刀夾角： 30°
11. 沖擊刀厚度： 16mm
12. 試樣規格： 10×10×55mm
13. 測力傳感器精度： ≤±1﹪FS
14. 角位移傳感器分辨率 0.1°
15. 使用電源： 3相四線、380V、±10％、50Hz
16. 沖擊試驗采用氣動或電動方式送料和定位，（試樣盒一次可裝20個試樣）速度快，定位準確；沖擊、舉擺自動完成；
17. 自動顯示沖擊負荷曲線、記錄試驗結果；
18. 曲線：載荷-時間、位移-時間、能量-時間等曲線圖形。
19. 配置：液氮制冷-190℃ ，氣動送樣。
五、基本結構：
儀器化沖擊試驗機由底座、機架、擺錘、標度盤指示機構、傳動機構、掛脫擺機構、預揚角調整裝置，安全防護裝置、電器控制部分及能量測控系統、數據處理系統構成。
數據處理系統由聯想品牌計算機（CPU≥2.0G、內存≥1G、硬盤≥160G、光驅 DVD-ROM、軟驅 1.44M），打印機（A4惠普激光打印機），數據采集卡 進口高性能數據采集卡≥0.25M，載荷傳感器（擺錘試驗機專用傳感器，**大載荷 50kN，精度0.5%，角位移傳感器3600線，精度0.5%以及變送器、軟件等）
六、能量測控系統
儀器化低溫沖擊試驗機沖擊能量測控系統由沖擊測力傳感器、旋轉編碼器、動態變送器、數據采集及軟件分析系統組成
