FBJ-600便攜式金相顯微鏡概述：

FBJ-600便攜式金相顯微鏡是用于現場各種大型工件的金相分析、失效分析的精密光學顯微鏡�，F(xiàn)場大型工件無需切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性。制樣完成后，可使用便攜金相顯微鏡直接在工件上進行組織分析。該機應用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路造船，電廠，電站，設備安裝，大型磨具，安全檢測、質量監督、理化試驗等行業。該機應用范圍廣，操作方便快捷。

選配wifi相機可與手機或平板電腦連接使用，轉接圖像采集器與顯微鏡視野范圍接近目鏡觀測范圍，圖像可同步實現多人觀察，下載或發送；可實現在同一視野下多倍率進行轉換觀測和拍照，wifi相機APP可實現：拍照、測量、瀏覽、保存、自動電子標尺、USB輸出接口；LED照明，鋰電池充電可連續工作6-8小時。

大視野平場目鏡 φ20mm視野：配置大視野平場目鏡視場范圍可達到φ20mm，使目視觀察更為廣闊、舒適。采用**的光陷阱技術，防止眩光，提高成像質量。目鏡鏡頭采用垂直半反同軸光路接口。

調焦裝置：具有粗調焦和微調焦功能

長焦距平場消色差物鏡 PLL標識：配置3只長距平場消色差物鏡，使用高折射率低色散螢石材料及特殊鍍膜技術，具有高分辨率、高對比度,色彩還原高的特點。專業光學氟石玻璃，應力消除充分，物鏡組環均為全金屬部件,使物鏡內多組透鏡光軸長期使用不偏移。

三孔物鏡轉換器：配置三孔轉換器，可同時安裝3只物鏡，避免來回拆卸物鏡的麻煩，物鏡轉換變倍更方便。

獨立C接口圖像數碼輸出：新穎的側向光路輸出設計理念，可實現肉眼觀察的同時進行圖像采集。

時尚LED光源：反射垂直單顆大功率白色LED照明，配合新穎時尚的微動開關，一鍵觸發色溫恒定、舒適的照明，真彩色成像完全無需調整。

磁性三維支座：專用機械通斷磁力底座，適合各種工件表面。特殊的螺桿移位結構，保證磁力底座在吸附于豎立表面時不自滑。精密的齒輪式XY軸移動平臺，保證橫向不自行下劃。

小巧精密光學儀器：設備小巧輕便，配套便攜式鋁合金包裝箱，方便現場攜帶測試。

現場金相制樣配套（選配）：采用角磨機，配合砂紙、羊毛氈、金剛石噴霧拋光劑進行現場制樣，操作簡單快捷。拋磨輪：Φ100，金相耗材規格320#、600#、1000#、1500#、羊毛輪、金剛石研磨膏、夾頭搬手等工具
現場金相圖像分析及成像系統（選配）：配置FMIA2023正版金相分析系統、索尼芯片500萬像素相機，連接筆記本電腦，實現現場圖像采集，金相組織分析，金相檢測報告生成等功能。

FBJ-600便攜式金相顯微鏡技術參數及配置：

FMIA2023金相圖像分析軟件概述：

FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。

軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

FMIA2023金相圖像分析軟件特性：

(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。

(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。

(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

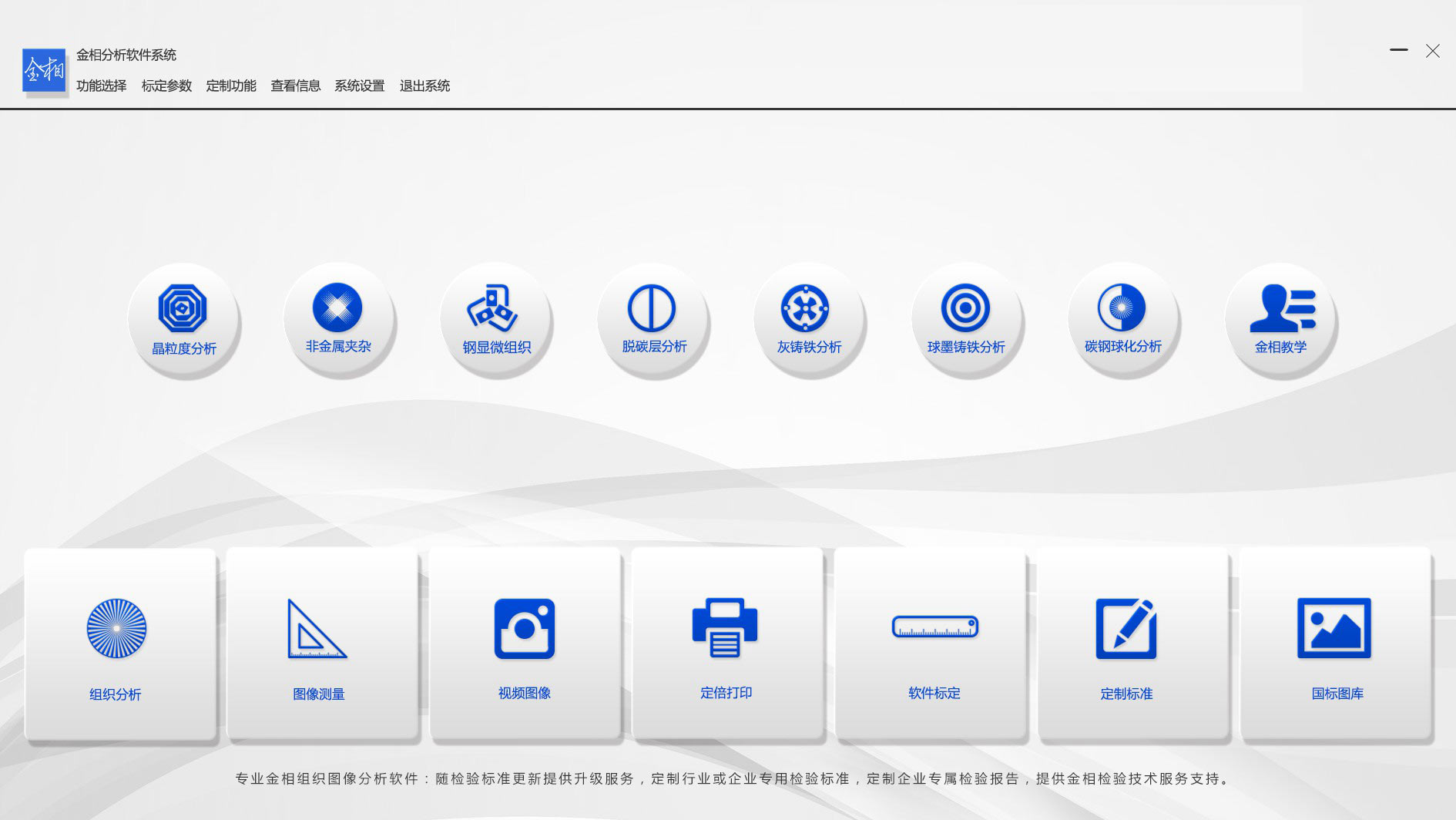

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。

(5)、報告模板可修改：可為不同企業量身定做報告模板。

(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。

(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

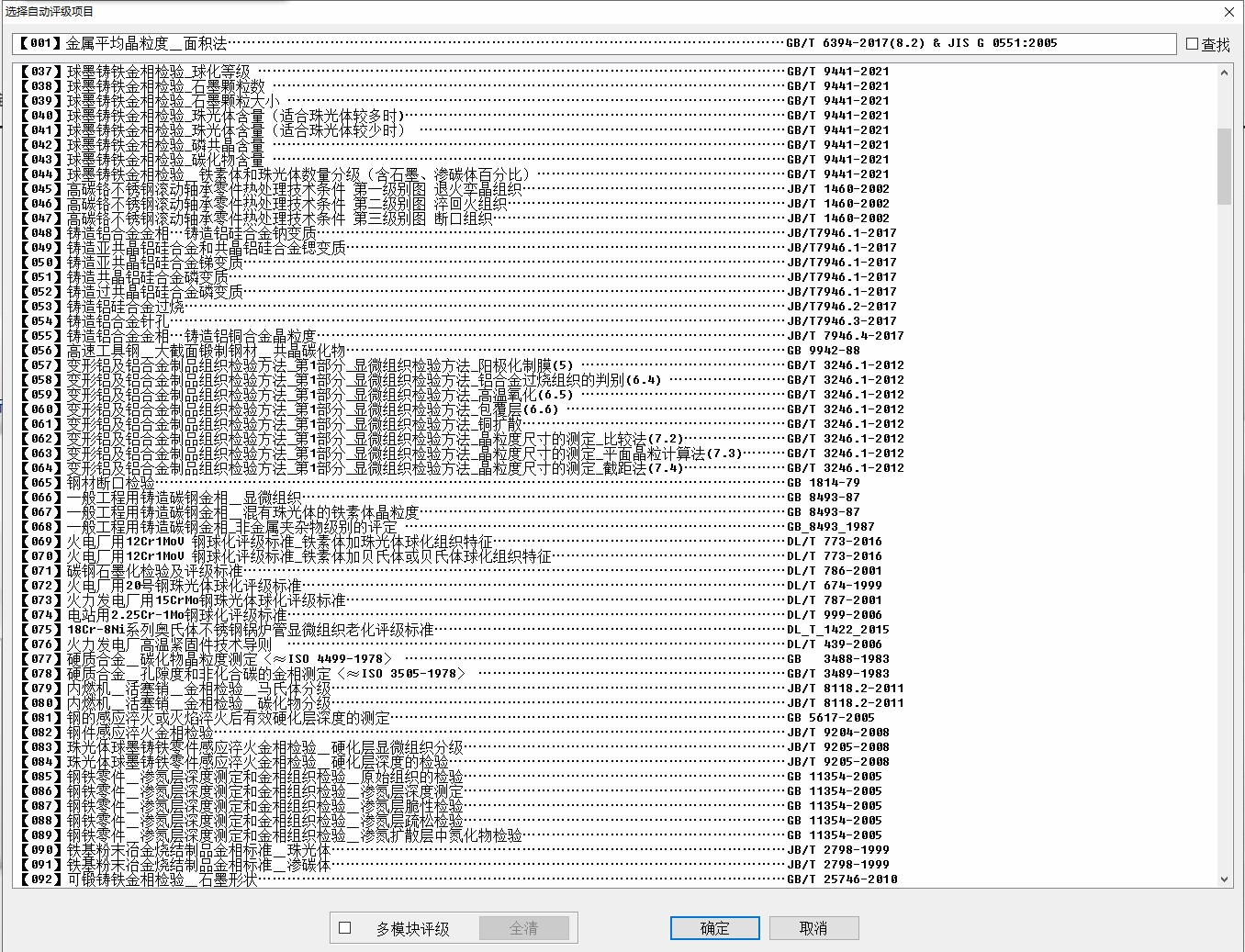

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）

GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定

GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等

GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等

GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等

GB/T 18254-2016高碳鉻軸承鋼金相檢驗

GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件

GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋

GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法

GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別

JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件

QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量

TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。

DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征

ISO 4499-2016硬質合金--顯微結構的金相測定

ASTM E45-2013鋼中夾雜物含量的評定方法

FMIA2023金相圖像分析軟件基本功能：

1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：

(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。

(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。

(3)、多模塊評級：可以同時統計多個模塊。

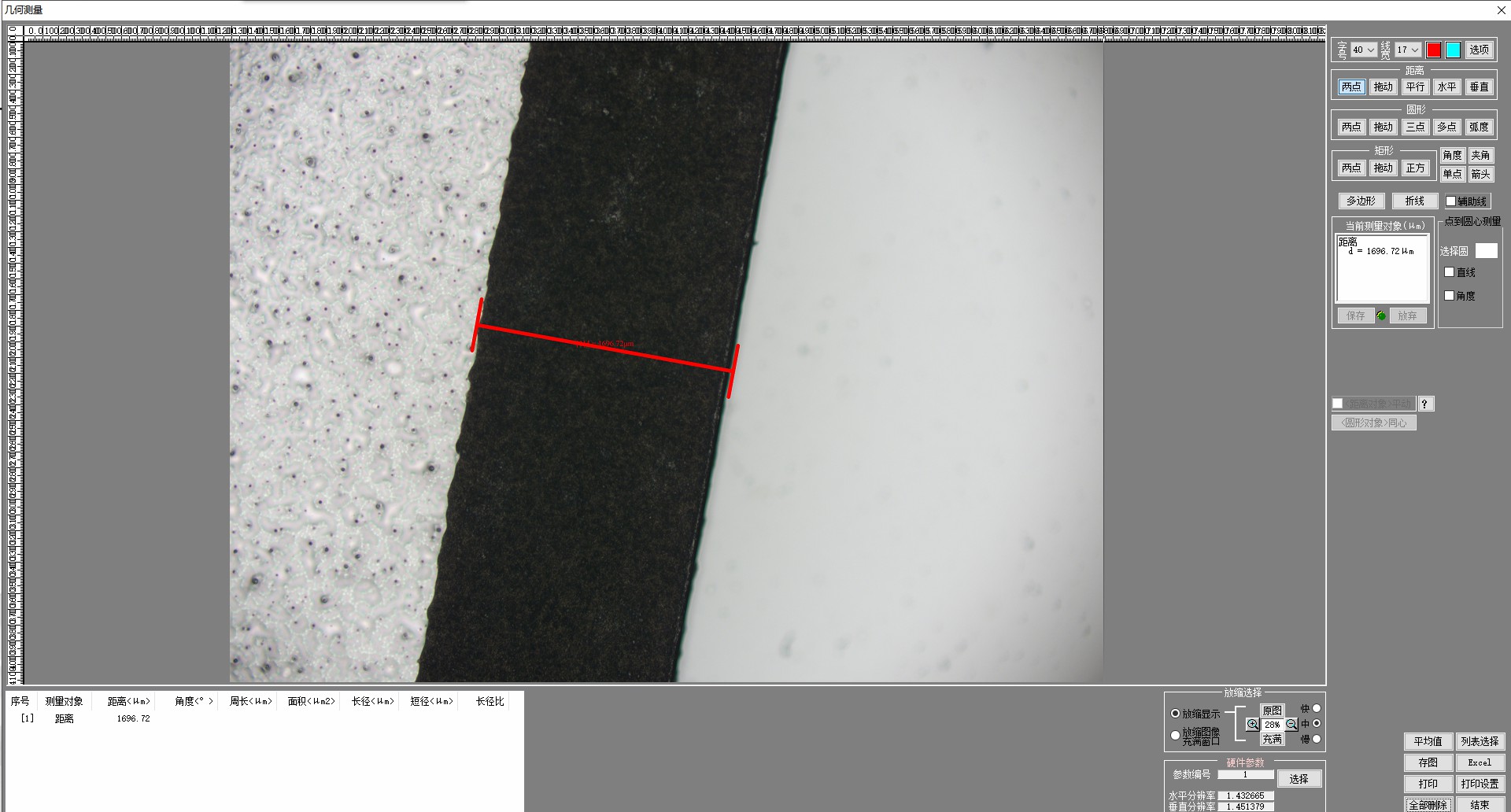

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。

(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。

(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。

3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。

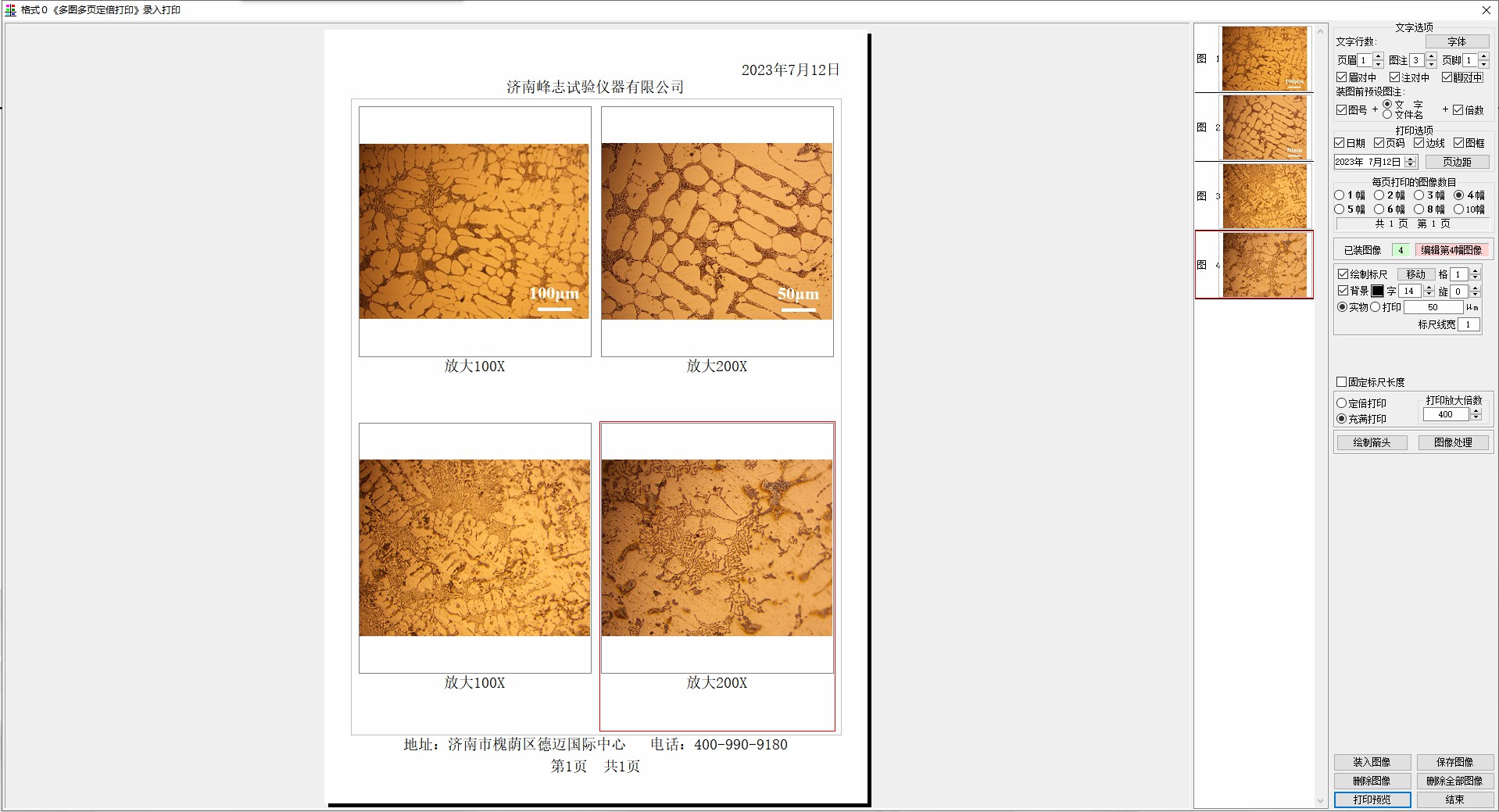

4、定倍打印：軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。

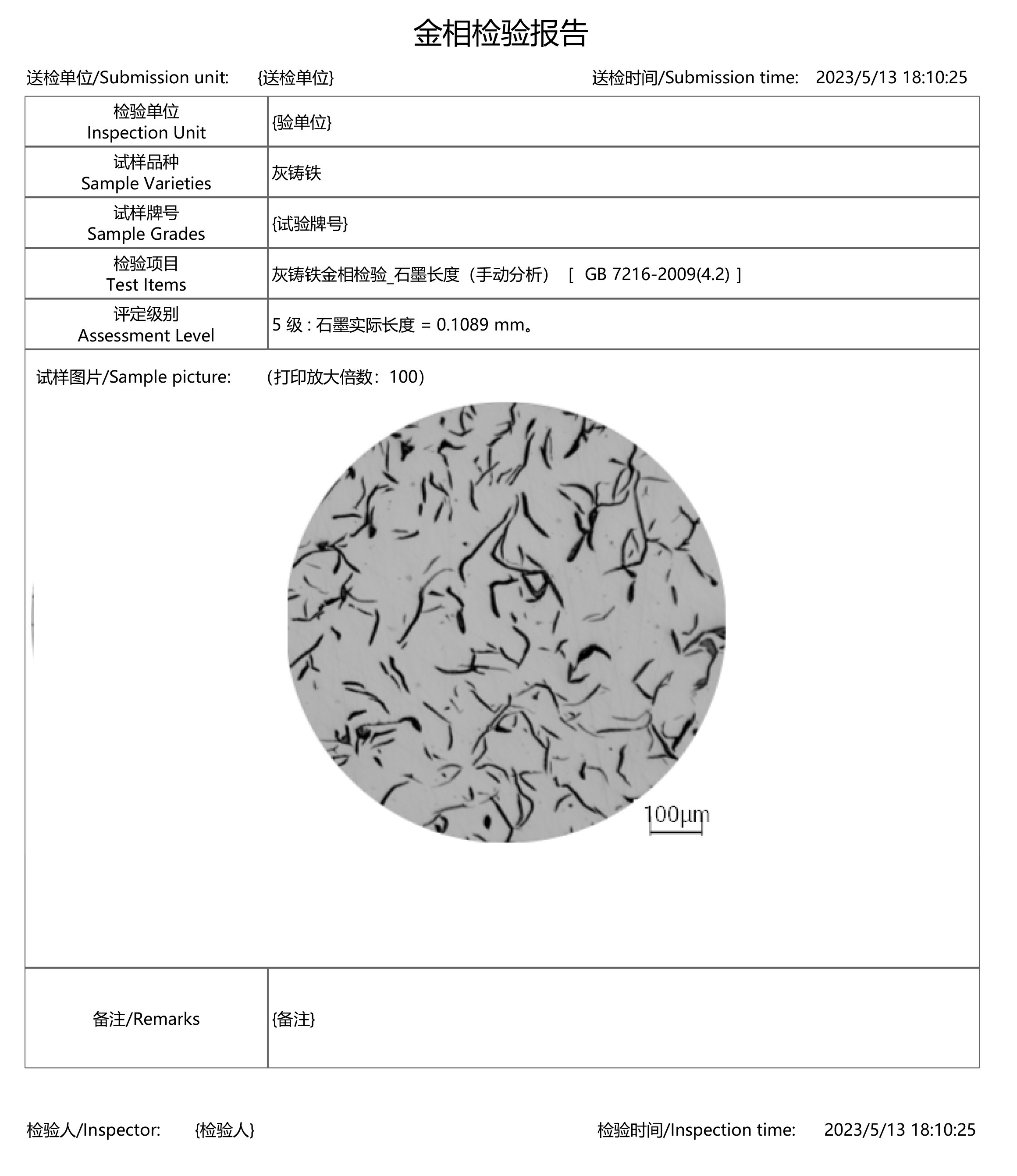

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.

6、FMIA2023金相圖像分析軟件組成：

(1)、軟件程序FMIA2023（U盤）；

(2)、加密鎖：USB型+動態碼驗證；

(3)、文字資料：《使用說明書》（在U盤上）；

(4)、0.01mm測微標尺。

(5)、CCD攝像裝置（選配）。

(6)、適配鏡接口（選配）。
