WAW-1000B型微機控制電液伺服萬能試驗機
所屬分類：
液壓萬能試驗機
24小時電話：
產品詳情
WAW-1000B型微機控制電液伺服萬能試驗機集電液伺服自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸下置式主機為平臺，配置精密油泵和電液伺服閥、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、**性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。
一、基本結構及主要功能

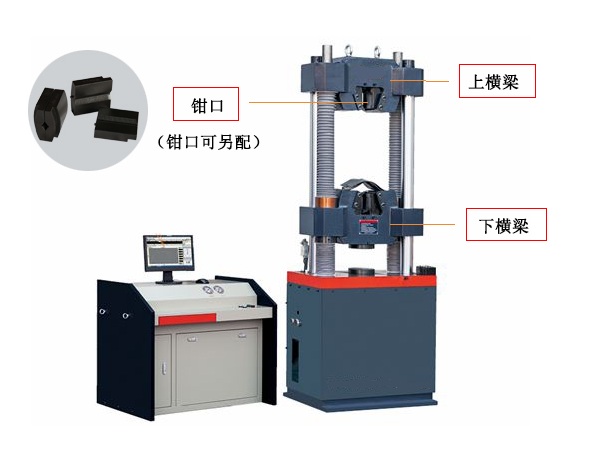

1、 主機：配置油缸下置式主機機架，此結構大大降低了主機高度，運輸、安裝方便，性能穩定、**，試臺升降采用電機、鏈條、絲杠傳動，實現拉伸空間的調整，試驗操作方便；
2、 測控系統：由電液伺服油源、全數字PC伺服控制器、電液伺服閥、壓力傳感器、測量試件變形的引伸計、測量位移的光電編碼器、試驗機專用PC測控卡、打印機、多功能試驗軟件包、電氣控制單元等部分組成；
3、 標準電液伺服油源：
a、 為負載適應型進油節流調速系統，采用成熟技術按標準模塊化單元設計生產制造，專門為電液伺服萬能試驗機配套使用；
b、 選用技術成熟的油泵-電機，質量**，性能穩定；
c、 采用獨有技術自行研制生產的負載適應型節流調速閥，系統壓力穩定、自適應恒壓差流量調節，無溢流能耗，易于進行PID閉環控制；
d、 管路系統：管路、接頭及其密封件選用性能穩定的成組套件，保證液壓系統密封**，無滲漏油故障發生；
4、 電氣控制柜：
a、 系統的所有強電部件集中在強電控制柜內，實現強電單元與測控弱電單 元的有效分離，保證測控系統不受干擾，長期穩定工作；
b、 電控柜上設置手動操作按扭，包括電源開關、急停以及油源油泵開停等；
5、 全數字PC伺服控制系統：
a) 系統以PC計算機為主體，全數字PID調節，配以PC卡板式伺服放大器、測控軟件及數據采集和處理軟件，可實現試驗力、試樣變形、活塞位移的閉環控制和控制模式的平滑切換；
b) 系統由三路信號調理單元（試驗力單元、油缸活塞位移單元、試件變形單元）、 控制信號發生器單元、伺服閥驅動單元、伺服油源控制單元、必要的I/O接口、軟件系統等組成；
c) 系統的閉環控制回路：測量傳感器（壓力傳感器、位移傳感器、變形引伸計）與伺服閥、控制器（各信號調理單元）、伺服放大器一起組成多個閉環控制回路，實現試驗機的試驗力、油缸活塞位移、試樣變形的閉環控制功能；具有等速率試驗力、等速率油缸位移、等速率應變等多種控制模式，并可實現控制模式的平滑切換，使系統具有更大的靈活性；
6、試驗機專用PC卡板式伺服放大器：
a、為可插拔式PC卡板，應用**的計算機總線控制技術專為試驗機設計，有程控模擬放大器，A/D轉換，數字量采集通道，數字量I/O等；
b、該專用測控卡與PC機組成單卡測控系統，可直接與傳感器相連接，進行測控和數據采集，使復雜的測控和數據采集系統變的簡潔**；
c、采用計算機總線技術，直接插入計算機擴展槽內，全數字電路，調零、增益調整等均通過軟件實現，是試驗機測控技術發展的**新產品單元；
d、增益可編程串級放大器，可得到不同增益的放大倍數；
e、傳感器供橋電源與A/D芯片的基準電壓共用同一電壓，整個測量系統同比衰減，實現了供橋電源的硬件補償技術；
f、通過多位A/D轉換滿足系統的靈敏度和分辨率要求，避免了軟件倍頻方法降低系統的特性；
7、多功能試驗軟件包：
a、操作系統Windows98/XP/2000平臺下，全中文操作界面；

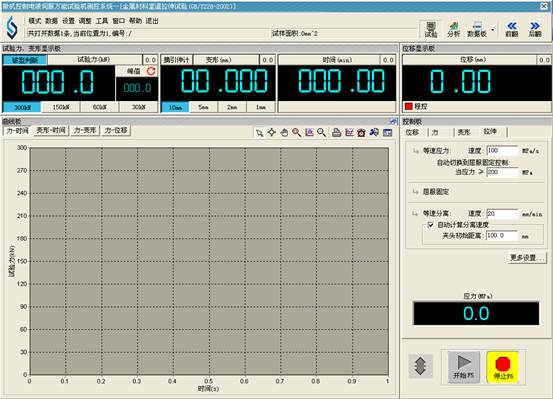

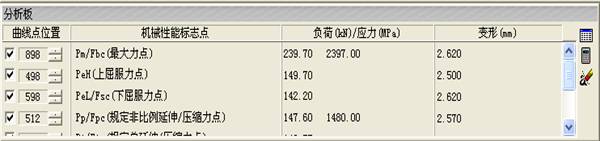

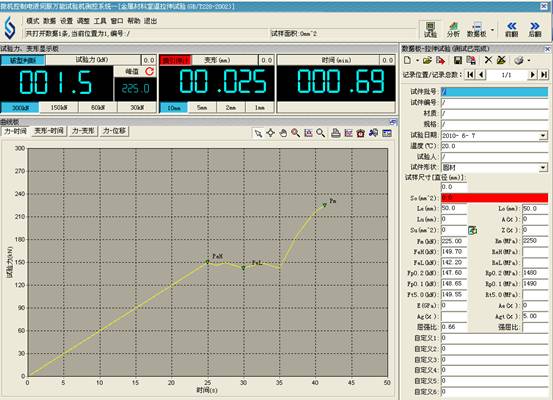

b、計算機屏幕顯示試驗力、油缸位移、加載速率、變形試驗數據，繪制時間-試驗力/變形、變形-試驗力等多種試驗曲線；自動進行數據處理，數據處理方法滿足GB228-2002標準要求，如上下屈服點、**大力點、各類規定非比例應力點、各類規定全伸長應力點等；同時滿足試驗機壓力試驗要求；
c、軟件同時提供數據分析功能，滿足試驗人員進行試驗分析及進行特殊試驗的數據處理。
d、具備較強的圖形操作功能，如動態試驗曲線和數顯功能，圖形放大、截取功能，光標跟隨顯示功能等；
e、采用VXDs高速數據采集技術，實現多通道（**多16路）的高速數據采集；
f、系統具有完整的文件操作功能用于試驗曲線、試驗數據的儲存；同時，試驗數據可以ASCII碼形式進行存儲，以便于用戶進行二次數據處理；

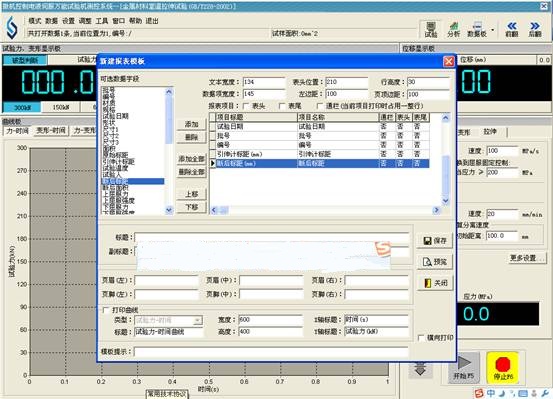

g、具有單件試驗報表輸出和批量試驗報表輸出打印功能；

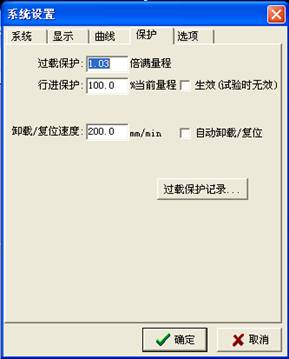

8、控制系統具有過載、超設定、斷電、活塞到達極限位置等保護功能；
9、液壓夾緊油源：獨立的低噪音液壓夾緊油源，控制夾頭的夾緊與松開。
二、主要技術指標：
1、**大試驗力：1000kN；
2、試驗力測量范圍：2%—100%FS；
3、試驗力示值精度：示值精度±1%；
4、**大拉伸空間：620mm；（含活塞行程）
5、**大壓縮空間：520mm；
6、扁試樣夾持厚度：0-40（標配0-20）；
7、圓試樣夾持直徑：Φ13-Φ60；
8、活塞行程：150mm；
9、彎曲支座**大間距：500mm；
10、立柱間距：510mm；
11、活塞位移示值精度：±0.5%FS. ；
12、變形測量分辨率：0.001 mm；
13、變形測量精度：±0.5%；
14、傳感器：油壓傳感器、光電傳感器、引伸計；
15、控制方式：電液伺服閉環控制，控制模式可平滑切換；
16、顯示方式：計算機屏幕顯示試驗力、活塞位移、試樣變形測量值，屏幕顯示試驗曲線，屏幕調零、標定；
17、主機尺寸：約850mm×665mm×2340mm；
18、控制柜尺寸：1150mm×665mm×860mm；
19、主機重量：約3000kg；
20、油泵電機功率：2.2KW
21、橫梁移動電機功率：0.55KW
三、主要配置清單：
1 | 液壓萬能試驗機主機 | 一臺 |
2 | 液壓萬能試驗機標準油源 | 一套 |
3 | 電液伺服全數字PC控制器(含計算機) | 一臺 |
4 | 試驗機專用PC測控卡 | 一件 |
5 | 打印機 | 一臺 |
6 | 電液伺服閥 | 一臺 |
7 | 電氣控制箱（與油源一體） | 一套 |
8 | 壓力傳感器 | 一件 |
9 | 標距50mm引伸計 | 一件 |
10 | 油缸活塞位移傳感器及連接件 | 一套 |
11 | 全數字伺服控制軟件 | 一套 |
12 | 多功能試驗數據處理軟件包 (包括拉壓常用試驗軟件) | 一套 |
13 | 管線 | 一套 |
14 | 附具（拉伸、壓縮、彎曲及安裝用備件 | 一套 |
